NC-Einzelteilbearbeitung im Stahlbau

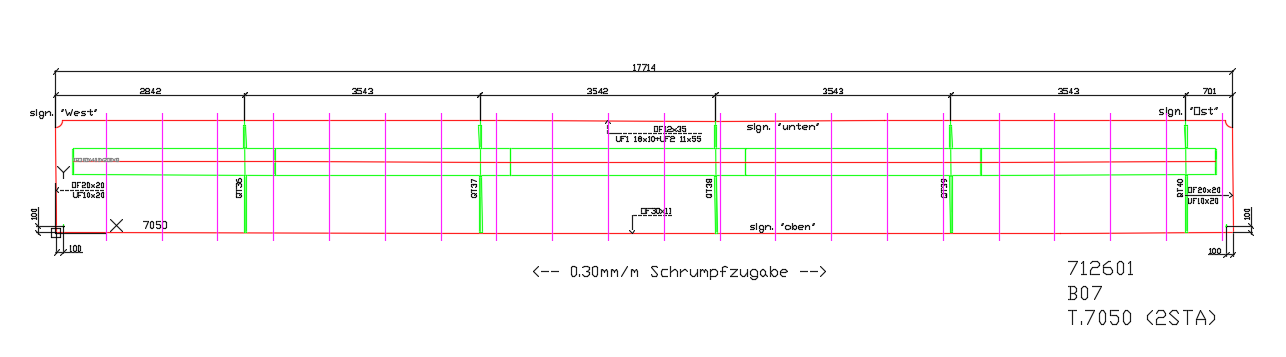

DXF- Datei für eine automatisierte Paneelfertigung

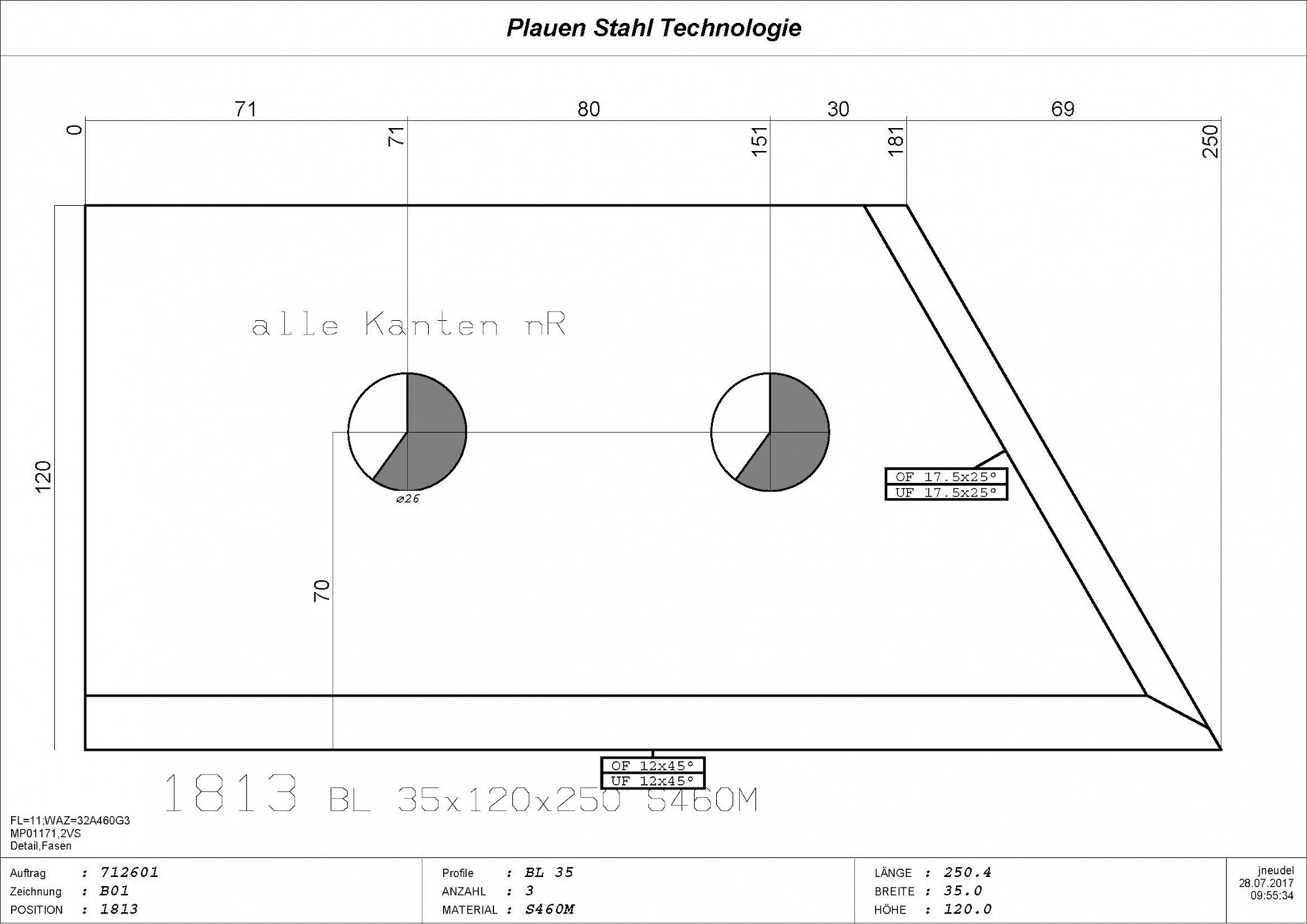

Aufbereitung NC-Einzelteil mit Schweißfase und Signiertext

Für NC- gesteuerte Anlagen ist es notwendig, die Stahlbau-Teile-Geometrien entsprechend der NC-Fertigungsgänge (Brennen, Fasen, Bohren, Sägen, Stanzen, Zusammenbauen, Schweißen) zu bearbeiten.

Ein verlässlicher Standard als Verbindungselement zwischen CAD/CAM und NC im Stahlbau ist nach wie vor der DSTV-Standard. Er regelt die Nomenklatur für die Beschreibung der Kopfdaten, Außen- und Innenkonturen, Schweißnahtvorbereitungen, Bohrungen, Signierungen, Körner, Markierungen,....

Für weitere automatisierte Fertigungsprozesse (Zusammenbau, Schweißen,...) werden dxf- Formate genutzt als Verbindungselement zwischen CAD und Anlagensteuerungsprozedur.
